2.3 Input-Output (I/O)
Register-register PPl 8255
PPI
8255 mempunyai empat register yaitu Register Port A, Port B, Port C dan Control
Word. Masing-masing register bekerja ditentukan oleh kombinasi A1 dan A0.
Lokasi dan fungsi masing-masing register dapat dilihat pada tabel 3.
Tabel 3 Lokasi dan fungsi
register PPI 8255
8255 Basic Operations
|
|||||
A1
|
A0
|
-RD
|
-WR
|
-CS
|
Input Operation (READ)
|
0
0
1
|
0
1
0
|
0
0
0
|
1
1
1
|
0
0
0
|
Port
A – data bus
Port
B – data bus
Port
C – data bus
|
Output Operation (WRITE)
|
|||||
0
0
1
1
|
0
1
0
1
|
1
1
1
1
|
0
0
0
0
|
0
0
0
0
|
Data
bus - Port A
Data
bus - Port B
Data
bus - Port C
Data
bus - Control
|
Disable Function
|
|||||
X
1
X
|
X
1
X
|
X
0
1
|
X
1
1
|
1
0
0
|
Data
bus – 3-State
Illegal
Condition
Data
bus – 3-State
|
Mode operasi PPI
Ada
3 mode operasi PPI yang di-setting melalui software yaitu:
a. Mode
0 (Basic I/O)
Digunakan
untuk konfigurasi operasi-operasi sederhana I/O untuk ketiga port (A, B dan C).
Tidak ada sinyal handshaking yang dikirim maupun diterima sehingga data secara
sederhana dikirim dan diterima dari/ke port seperti diagram blok gambar 4.
Gambar 4 diagram blok mode 0
Mode
0 dapat dilakukan untuk semua port dan masing-masing
port dapat dipilih sebagai
port input atau output. Port output dari PPI akan dilatch sedangkan port input
tidak dilatch.
Timing diagram untuk melakukan instruksi read dan write
pada operasi mode 0
b. Mode
1 (Strobe I/O)
Digunakan
untuk konfigurasi operasi-operasi I/O dari / ke port tertentu yang dilengkapi
dengan sinyal handshaking. Port A dan port B digunakan sebagai transfer data
sedangkan port C sebagai pembangkit
sinyal handshaking.
Mode
1 terdiri dari 2 group (kelompok) yaitu port A dan port B yang masing-masing
kelompok terdiri dari 8 bit data port dan 4 bit control port. Masing-masing
kelompok dapat dipilih sebagai input atau
output serta masing-masing
data port 8 bit akan dilatch baik sebagai input maupun output. Empat bit port Clower
dan Cupper dipakai sebagai pengatur dan status bagi 8 bit port
(port A dan Port B).
Sinyal Control Input
Pada
mode 1 input terdapat sinyal-sinyal kontrol pada pin-pin STB, IBF dan INTR yang
dapat dilihat pada gambar 6a.
a. Sinyal
input pin STB (Strobe input) aktif ‘0’ akan menyebabkan data input di port A
dan atau input di port B masuk ke input latch PPI.
b. Sinyal
output pin IBF (Input Buffer Full FF) aktif ‘1’ sebagai tanda apabila data port
input telah masuk ke input latch PPI. Dengan kata lain sinyal otput pin IBF
akan diset ‘1’ oleh input pin STB ‘0’ dan sinyal output pin IBF akan direset
‘0’ oleh tepi naik dari sinyal masukan pin RD.
c. Sinyal
output pin INTR (Interrupt Request) aktif ‘1’ dapat dipakai untuk menginterrupt
CPU dengan menghubungkan ke pin input INTR dari mikroprosessor. Sinyal ouput
pin INTR ini akan di set ‘1’ apabila sinyal input STB keadaan ‘1’, sinyal input
pin IBF keadaan ‘1’ dan sinyal INTE keadaan ‘1’ seperti terlihat pada gambar
6b. Sinyal INTR akan reset segera setelah sinyal RD mulai low.
d. Sinyal
INTE A dikontrol oleh bit set/reset dari PC4 dan INTE B dikontrol oleh bit
set/reset dari PC2. Sinyal INTE A dan B dihasilkan oleh register yang berada
didalam PPI.
e. PC7
dan PC6 adalah pin-pin I/O yang dapat digunakan untuk tujuan apapun.
2.2.2 Programmable I/O
Rangkaian interface yang bisa diprogram dengan memakai IC 8255. IC ini adalah suatu Programmable Peripheral Interface (PPI), yang Input atau Output-nya dapat diprogram sesuai dengan keinginan pemakai. Dengan demikian akan didapatkan suatu fleksibilitas yang cukup tinggi. Adapun blok diagram Programmable I/O seperti gambar 70.
PPI 8255 memiliki 24 buah pin I/O yang terbagi dalam 3 buah port yang bisa diprogram secara individual dalam dua group dan 3 buah mode operasi. Group A yang meliputi port A (8 bit) dan port C upper (4 bit) sedangkan group B terdiri dari port B (8 bit) dan port C lower (4 bit). Konfigurasi pin PPI 8255 dapat dilihat pada gambar 69.
Adapun fungsi pin-pin PPI 8255 adalah:
a. D0 – D7 berfungsi sebagai data bus 3 state 2 arah yang dihubungkan ke data bus sistem komputer.
b. Chip Select (CS) aktif rendah yang berfungsi untuk mengaktifkan PPI 8255.
c. Read (RD) aktif rendah yang berfungsi untuk menandakan bahwa CPU akan membaca data dari PPI.

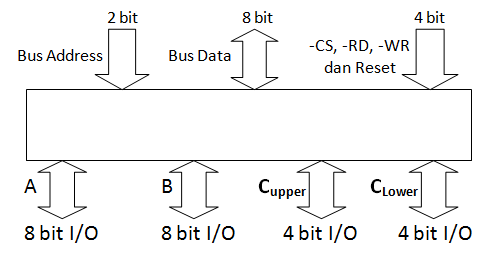

Blok diagram Programmable I/O
d. Write (WR) aktif rendah yang berfungsi mengizinkan CPU untuk menulis data ke dalam PPI.
e. Port Select (A0 dan A1). Pin ini digunakan untuk memilih port yang akan digunakan.
f. Reset yang berfungsi untuk me-reset seluruh port I/O menjadi input dengan kondisi high pada seluruh pin.
gambar rangkaian
